PARTIE 2 - SECURITE INCENDIE Séquence 8 - PRESENTATION DES DIFFERENTS MOYENS DE SECOURS

IL EXISTE 5 MOYENS DE SECOURS :
1. Les moyens d’extinction
2. Les dispositifs visant à faciliter l’action des sapeurs-pompiers
3. Le service de sécurité incendie
4. Le système de sécurité incendie
5. Le système d’alerte

ON DISTINGUE 7 MOYENS D'EXTINCTION :

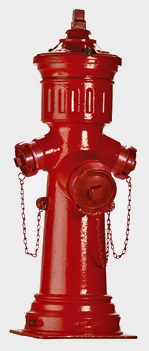

1. Bouches et poteaux d’incendie privés et points d’eau
2. RIA
3. Colonnes sèches et en charge
4. Installations fixe d’extinction automatique (IFEA)
5. Déversoirs ponctuels
6. Eléments de construction irrigués
7. Appareils mobiles et moyens divers (sable, pelle, etc.)

Si les prises d’eau publiques sont trop éloignées ou possèdent un débit insuffisant, la pose de bouches ou de poteaux d’incendie privés peut être imposée.
Ils peuvent être remplacés ou complétés par des points d’eau facilement utilisables en permanence tels que des cours d’eau, des bassins, des citernes, etc. d’une capacité en rapport avec le risque à défendre (déterminés selon les directives des SDIS).
Cependant ,l’itinéraire entre le/les point(s) d’eau et l’ERP doit permettre le passage facile des moyens des SP, le/les point(s) d’eau doivent être facilement accessible en permanence, signalés conformément à une Norme Française, situés à 5m au plus du bord de la chaussée ou de l’aire de stationnement des engins d’incendie.

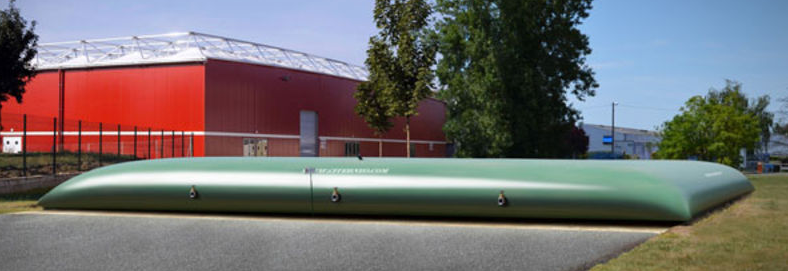

Une réserve d'eau privée

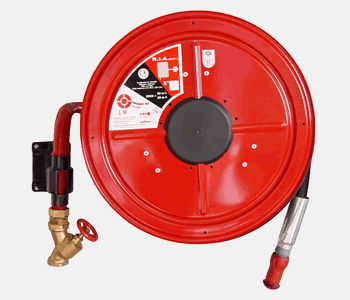

Un RIA est un équipement de premier secours, alimenté en eau, pour la lutte contre le feu, utilisable par un personnel qualifié ou non.



Le RIA est placé à l’intérieur du bâtiment, le plus près possible et à l’extérieur des locaux à protéger.
- Il est signalé par un pictogramme, facile d’accès et à mettre en œuvre, la bobine doit être située entre 1,20m et 1,80m du sol.
- Il est numéroté dans une série unique.
- Il doit permettre d’atteindre efficacement toute la surface des locaux.
- Pour les locaux à risques importants (RIA DN 33/12), tous les points de la surface du local doivent être battus par au minimum deux jets de lances.
ALIMENTATIONS ET VERIFICATIONS :
Ils sont alimentés en eau par les conduites publiques.

Les colonnes sèches et humides sont des moyens d’extinctions réservés aux sapeurs-pompiers

Les colonnes sèches sont des tuyauteries fixes et rigides installées dans les établissements comportant des risques importants dont le plancher bas du niveau le plus haut accessible au public est situé à plus de 18m du niveau le plus haut de la voie accessible aux engins des services de secours et de lutte contre l’incendie.

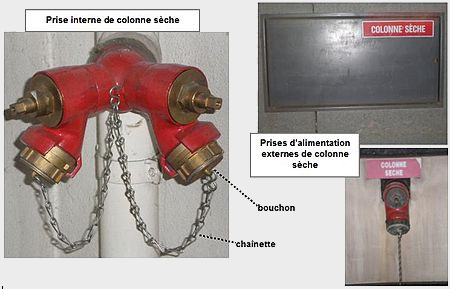

UNE COLONNE SECHE COMPREND :
- Un raccord d’alimentation
- La colonne proprement dite
- Les prises d’incendie simples ou doubles (avec dispositif de vidange et purge d’air)
CONCERNANT LE DIAMETRE ON DISTINGUE :
o DN 65mm en cas général
o DN 100mm pour les risques importants
Il existe deux types de colonnes sèches :
CS montante (dessert niveaux supérieurs) : raccord d’alimentation situé à moins de 60m d’un(e) poteau/bouche d’incendie.
CS descendante (dessert niveaux inférieurs) : raccord d’alimentation situé à moins de 100m d’un(e) poteau/bouche d’incendie.
Elles sont installées dans une zone protégée de l’incendie : cage d’escalier, dispositif d’accès, façade la plus proche des poteaux/bouches d’incendie. Les raccords d’alimentation doivent être signalés.


Les colonnes en charges peuvent être imposées dans certains établissements importants ou dans les Immeubles de Grande Hauteur de plus de 50 mètres .
Alimentées par un réservoir en charge, des sur presseurs, des pompes, etc., la colonne humide doit assurer en permanence à l’un quelconque des niveaux de l’établissement, pendant le temps requis pour la stabilité au feu du bâtiment, avec un minimum d’une heure :
→ Un débit de 1000L/min
→ Une pression de 4.5 à 8.5 bars
Quand le débit est assuré par des réservoirs, ils doivent avoir une capacité telle qu’un débit de 60m³/h au moins, soit réservé au service incendie (pendant le temps requis pour la stabilité au feu du bâtiment avec un minimum d’une heure). Cette capacité peut être augmentée en fonction des risques particuliers de l’établissement.
Le raccord d’alimentation doit être situé à moins de 60m d’un poteau ou d’une bouche d’incendie.
Elles sont installées dans une zone protégée de l’incendie : cage d’escalier, dispositif d’accès, façade la plus proche des poteaux/bouches d’incendie. Les raccords d’alimentation doivent être signalés.

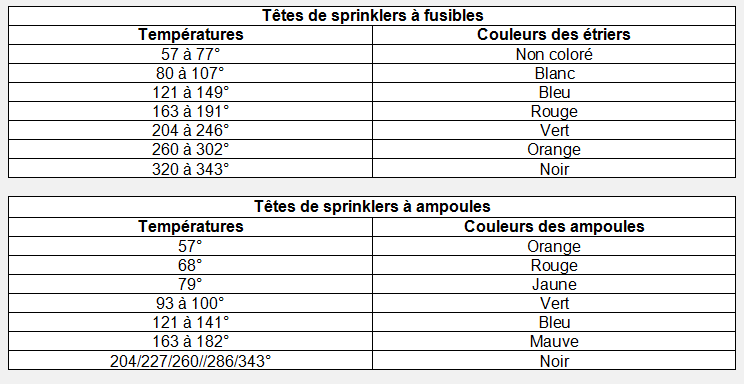

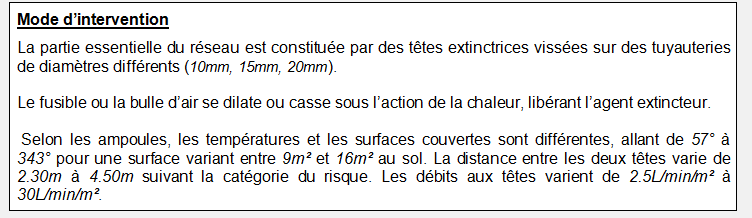

Si la propagation du feu n’est pas stoppée, une seconde tête éclate et ainsi de suite. Dans 70% des cas, 4 têtes ont suffit pour contenir un incendie.




La source de type « A » dite « limitée » : alimente 5 têtes durant 1/2h.
La source de type « B » dite « inépuisable » : alimente toutes les têtes de la surface impliquée durant 1h30.

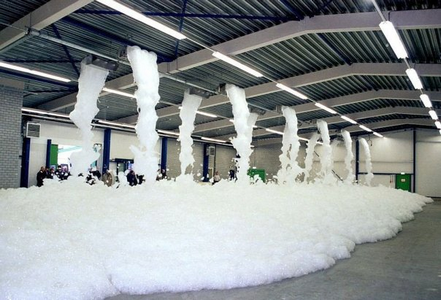

Il s'agit de projeter de la mousse à moyen ou à haut foisonnement sur un risque ou l'eau peut être prohibée.
Le système se compose :
- D'une source d'eau
- D'un réservoir d'émulseur
- D'un mélange eau/émulseur
- D'un générateur de mousse (assure le mélange eau/air/émulseur)
- D'un système de canalisations


L'installation projette un gaz inerte ou inhibiteur ou du dioxyde de carbone (CO²). Ces installations sont principalement aménagées dans les locaux contenant du matériel de grande valeur ou dans lesquels l'eau est proscrite (musée, armoires électriques, salles informatiques, centres téléphoniques etc.)
PRINCIPE DE FONCTIONNEMENT :
Le foyer d’incendie est décelé par un système de détection automatique, mais le dispositif d’extinction est également déclenchable manuellement.
La mise en place d’une double détection permet d’éviter le déclenchement intempestif de l’installation. Un dispositif sonore et visuel d’alarme invite les occupants à évacuer immédiatement (sous peine d’asphyxie).
L’émission de gaz sera effective après une temporisation de 30 secondes. Comme dans le cas de l’IFEA à eau, le noyage peut être total ou partiel.


Dispositifs manuels servant à inonder le plus rapidement possible les locaux risquant une propagation rapide (anciens théâtres par exemple), par l’intermédiaire de deux vannes ou robinets de mise en œuvre situés : l’un à l’intérieur du local desservi, à proximité d’une issue. L’autre à l’extérieur en un endroit bien visible et facilement accessible. Tous les déversoirs d’un même local doivent pouvoir être commandés simultanément.
ALIMENTATION :
- La pression aux déversoirs en cours de fonctionnement ne doit pas être inférieure à 0.5 bar et le débit à 250L/min. Les déversoirs peuvent être alimentés soit par une canalisation d’une installation de RIA, sois par une canalisation exclusivement réservée à cet usage.
- Les déversoirs peuvent être remplacés par des diffuseurs d’eau pulvérisée assurant un débit qui ne doit pas être inférieur à 5L/min/m².

Des rideaux d’eau composés de canalisations munis de diffuseurs adaptés peuvent être imposés pour améliorer la résistance au feu de certains éléments de construction (cloisons, rideaux, portes, etc.).

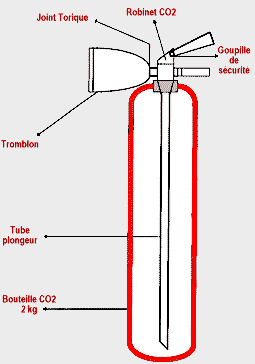

Les extincteurs sont vérifiés tous les ans par l’installateur ou un organisme de vérification agréé.
Les agents SSIAP doivent contrôler régulièrement le bon emplacement de l’extincteur, l’état du plomb, la présence de la goupille, de la vérification annuelle et le bon état du corps de l’extincteur.

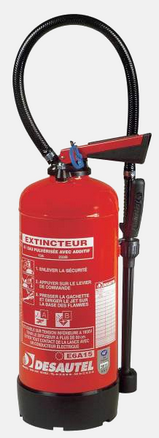

Extincteur à eau pulvérisée + additif

Schéma d’un extincteur à eau pulvérisée





Il existe 5 dispositifs visant à faciliter l’action des sapeurs-pompiers (DVAFASP)
1. Les plans
2. Les balcons, passerelles, échelles et terrasses
3. Les tours incendies
4. Les trémies d’attaque
5. Les façades et baies accessibles

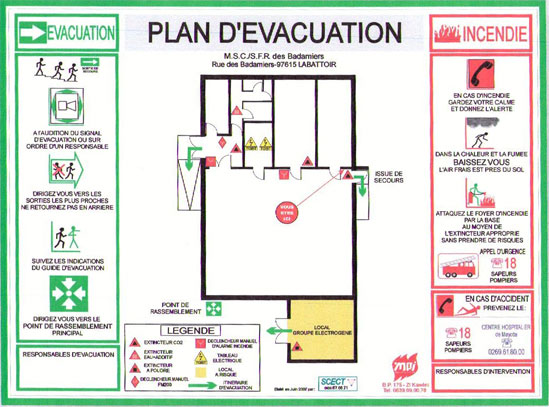

Un plan schématique sous forme de pancarte inaltérable doit être apposé à chaque entrée de bâtiment de l’établissement pour faciliter l’intervention des pompiers.
Il doit représenter au minimum le sous-sol, le rez-de-chaussée, chaque étage ou l’étage courant de l’établissement.
Doivent figurer sur les plans de l’établissement :
→ Les dégagements et espaces d’attente sécurisés
→ Les cloisonnements principaux
→ L’emplacement des divers locaux techniques et autres locaux à risques particuliers
→ L’emplacement des dispositifs et commandes de sécurité
→ L’emplacement des organes de coupure des fluides, de coupure des sources d’énergie
→ L’emplacement des moyens d’extinction fixes et d’alarme

Des balcons, des passerelles, des échelles, des terrasses, etc. permettant l’accès aux locaux mal dégagés.
Des tours d’incendie permettant aux SP d’accéder directement aux niveaux d’un immeuble sans être incommodés par les flammes, la chaleur et la fumée.
Des trémies d'attaque pratiquées dans les planchers pour faciliter l’attaque des feux de sous-sol.

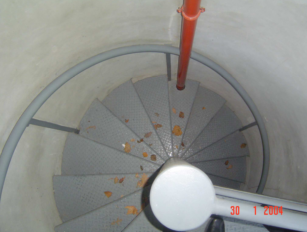

TOUR INCENDIE
- Escalier protégé, d’accès facile pour les secours venant de l’extérieur, qui dessert tous les niveaux et comporte en partie haute un accès direct sur l’extérieur. Ces tours sont munies de colonnes sèches ou en charges.
